Nobreak senoidal ou onda quadrada: entenda a diferença que importa

A principal diferença entre um nobreak senoidal e um de onda quadrada está no que sai das tomadas quando a bateria entra em ação. O nobreak senoidal puro reproduz a mesma curva de tensão sinusoidal da rede elétrica — suave, contínua, com 60Hz limpos.

Para aprofundar este ponto, consulte Nobreak Protege Contra Raio? A Verdade Sem Rodeios.

O nobreak de onda quadrada ou aproximada entrega uma forma de onda escalonada, com degraus abruptos de tensão. Para uma lâmpada ou carregador de celular, a diferença é invisível. Para uma fonte com PFC ativo — o tipo que vem em toda fonte gamer decente — essa diferença pode ser fatal.

Escolher o tipo errado não significa apenas "proteção menor". Significa que o nobreak pode ser a causa do problema em vez da solução: a fonte detecta tensão anormal e desliga o PC durante a queda de energia, exatamente quando o nobreak deveria estar salvando o equipamento.

Formato de onda: o que é senoidal, aproximada e quadrada

A rede elétrica entrega tensão em forma de onda senoidal — uma curva que sobe e desce suavemente 60 vezes por segundo. Esse formato é o que a maioria dos equipamentos eletrônicos espera receber. Fontes de alimentação, carregadores e equipamentos médicos foram projetados para trabalhar com essa curva.

A onda aproximada (também chamada de quasi-senoidal ou modified sine wave) tenta imitar a senoidal usando degraus. Ela funciona bem para equipamentos simples, mas equipamentos com correção ativa de fator de potência detectam a distorção harmônica total (THD) elevada e podem reagir de forma imprevisível.

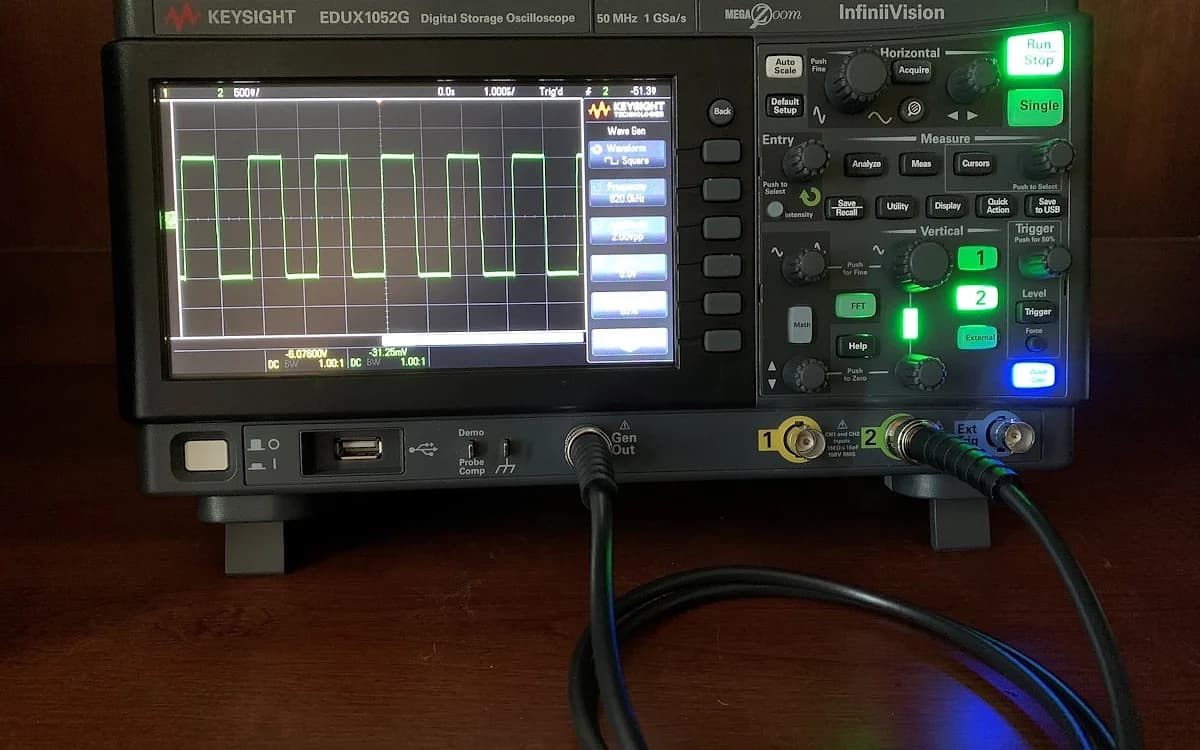

A onda quadrada é o formato mais rudimentar: a tensão vai direto ao pico positivo, mantém, cai ao negativo, mantém — sem transição suave. Equipamentos modernos de qualidade quase sempre reagem mal a ela. É aceitável apenas para cargas muito simples como motores antigos e lâmpadas incandescentes.

Stand-By (Off-Line): o mais barato, com ressalvas

O nobreak Stand-By — também chamado de Off-Line — opera em modo passivo na maior parte do tempo. A energia da rede vai direto para os equipamentos sem passar pelo inversor. Quando a tensão cai abaixo de um limiar, o nobreak aciona a bateria e o inversor entra em ação.

A troca entre rede e bateria leva de 4 a 20 milissegundos dependendo do modelo. A maioria dos PCs aguentam essa interrupção sem desligar porque a fonte tem capacitores que sustentam a tensão por esse tempo. O problema está no que o inversor entrega: a maioria dos Stand-By de custo baixo gera onda quadrada ou aproximada.

Para equipamentos não críticos — roteador, monitor simples, carregador de celular — o Stand-By de onda aproximada é suficiente. Para PC gamer com fonte de 80 Plus e PFC ativo, o Stand-By precisa ser senoidal puro para não causar problemas na comutação.

Interativo (Off-Line): o equilíbrio entre custo e proteção

O nobreak Interativo adiciona um regulador AVR (Automatic Voltage Regulation) ao circuito Stand-By. Ele consegue corrigir variações de tensão da rede sem acionar a bateria — se a tensão cai para 180V, o AVR eleva para 220V sem usar carga da bateria.

Isso representa uma vantagem real: a bateria dura mais porque só é acionada em quedas completas, não em variações comuns de tensão. O tempo de comutação é similar ao Stand-By — entre 4 e 10ms na maioria dos modelos.

O formato de onda de saída ainda é a variável crítica. Nobreaks interativos de linha básica entregam onda aproximada na bateria. Os modelos de linha premium entregam senoidal pura. Sempre verifique a especificação de "waveform output" antes de comprar — não basta ser interativo para ser senoidal.

Dupla Conversão (On-Line): proteção máxima sem compromisso

No nobreak de Dupla Conversão — chamado de On-Line — a energia sempre passa pelo inversor, mesmo com a rede em pleno funcionamento. A corrente da rede carrega a bateria, e o inversor alimenta os equipamentos com tensão reconstituída e limpa o tempo todo.

O resultado é proteção total: zero tempo de comutação (não existe troca, pois a bateria já está em uso), onda senoidal pura garantida, tensão estabilizada e sem distorções. Variações de tensão, picos, harmônicos e frequência incorreta são absorvidos antes de chegar ao equipamento.

A Dupla Conversão é a escolha para servidores, equipamentos médicos e setups de trabalho crítico. Para PC gamer, ela oferece proteção além do necessário — mas é uma opção válida para quem não quer se preocupar jamais com formato de onda.

O custo é mais alto e a eficiência elétrica é menor: o inversor permanece ligado o tempo todo, consumindo energia mesmo sem queda na rede.

Onda senoidal pura: proteção superior para equipamentos sensíveis

A onda senoidal pura replica com fidelidade a forma de onda da rede elétrica. Equipamentos com circuitos de controle sofisticados — como fontes com PFC ativo, UPS de saúde, equipamentos de áudio profissional e inversores de energia solar — precisam desse formato para operar dentro dos parâmetros de projeto.

Com onda senoidal pura, o PFC ativo da fonte gamer trabalha normalmente durante a operação em bateria. A fonte não detecta anomalia de tensão, não entra em modo de proteção e o PC segue funcionando até a bateria esgotar — que é exatamente o que o nobreak deveria fazer.

O preço do senoidal puro é mais alto que o aproximado para a mesma capacidade em VA. A diferença compensa quando o equipamento protegido tem fonte com PFC ativo, custo alto de substituição ou quando os dados precisam de tempo para serem salvos antes do desligamento controlado.

Nem todo nobreak protege contra variações de tensão

Muita gente compra um nobreak achando que ele vai corrigir tensão baixa ou alta da rede. Isso é verdade apenas para os modelos com regulador AVR — os Interativos e os de Dupla Conversão. O Stand-By Off-Line mais simples apenas detecta queda total e aciona a bateria; ele não corrige 180V nem 250V enquanto a rede está presente.

Estabilizador e nobreak são produtos diferentes. O estabilizador corrige variações de tensão continuamente, mas não tem bateria — se a energia cair, o equipamento desliga. O filtro de linha, por sua vez, só filtra surtos de tensão e ruído, sem bateria e sem correção de tensão. Nenhum dos dois substitui o nobreak para proteção completa.

A combinação ideal para PC gamer é um nobreak senoidal com AVR integrado: ele corrige variações enquanto a rede está presente e entrega senoidal pura quando a bateria assume. Não é necessário usar estabilizador separado quando o nobreak já tem AVR.

Qual nobreak escolher para fonte com PFC ativo

Fontes com certificação 80 Plus — Bronze, Silver, Gold, Platinum ou Titanium — quase sempre têm PFC ativo. O PFC ativo é um circuito que ajusta o consumo de corrente para maximizar a eficiência e reduzir distorção harmônica. Ele é sensível ao formato de onda de entrada.

Quando um nobreak de onda aproximada ou quadrada assume, o PFC ativo detecta a forma de onda anômala. O comportamento varia por modelo de fonte: algumas simplesmente ficam instáveis, outras desligam como proteção, outras queimam o circuito de entrada ao longo do tempo.

Para qualquer fonte com PFC ativo, a regra é direta: use apenas nobreak com saída senoidal pura na bateria. Não existe meio-termo — onda aproximada com PFC ativo é risco real de dano ao equipamento. O post sobre o melhor nobreak senoidal pura lista os modelos com melhor custo-benefício nessa categoria.

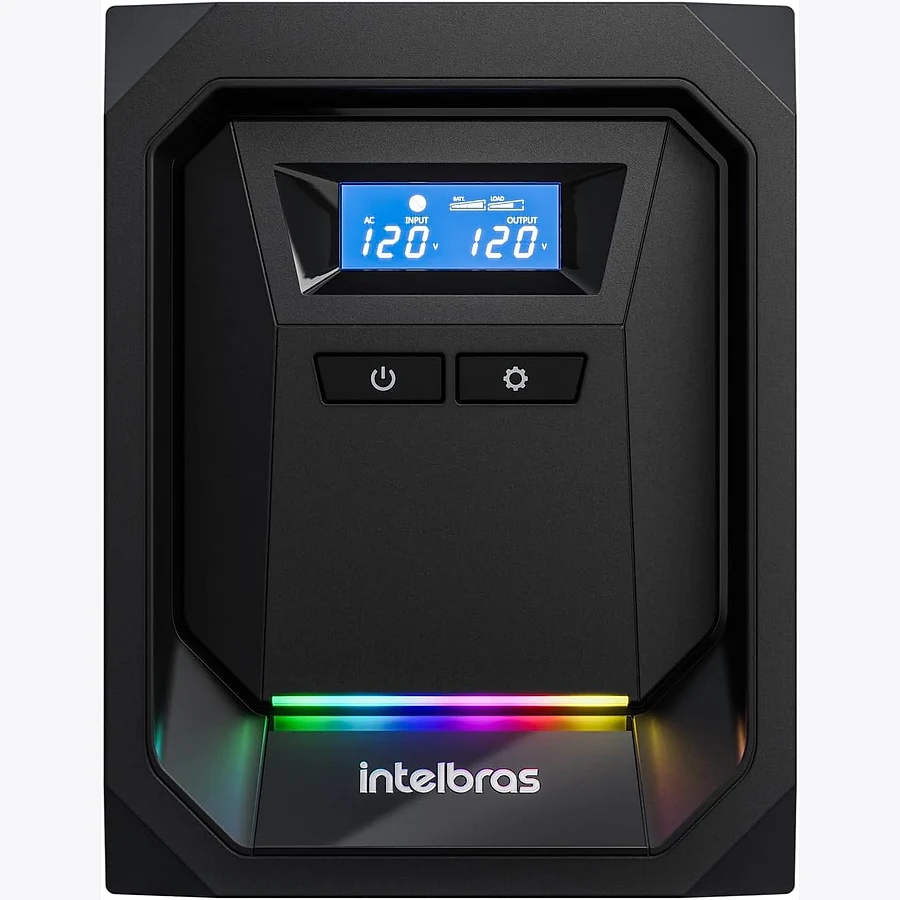

Intelbras SNB 1000VA — senoidal pura para setup gamer

O Intelbras SNB 1000VA entrega onda senoidal pura na bateria — o formato certo para fontes gamer com PFC ativo. Com 1000VA e 600W de potência real, ele suporta PCs com fonte de até 500-550W com margem segura para monitor e periféricos conectados.

O tempo de autonomia varia conforme a carga conectada. Com um setup de 250W real (PC médio + monitor), a bateria interna aguenta entre 10 e 15 minutos — suficiente para salvar o jogo, finalizar a partida e desligar com segurança. Com carga mais pesada, o tempo reduz proporcionalmente.

O painel frontal tem display que mostra tensão de entrada, nível de bateria e potência em uso. A regulação de tensão AVR integrada mantém a saída estável mesmo quando a rede oscila entre 150V e 250V sem acionar a bateria.

Prós

• Onda senoidal pura na bateria — compatível com fontes de PFC ativo
• AVR integrado — corrige variações de tensão sem consumir bateria
• Display LED mostrando tensão, carga e status da bateria
• 1000VA / 600W — capacidade para setup gamer completo
• Marca com assistência técnica consolidada no Brasil

Contras

• Preço mais alto que modelos de onda aproximada da mesma capacidade
• Tamanho e peso maiores que nobreaks compactos de 600VA
• Bateria interna não substitutável pelo usuário em alguns modelos da linha

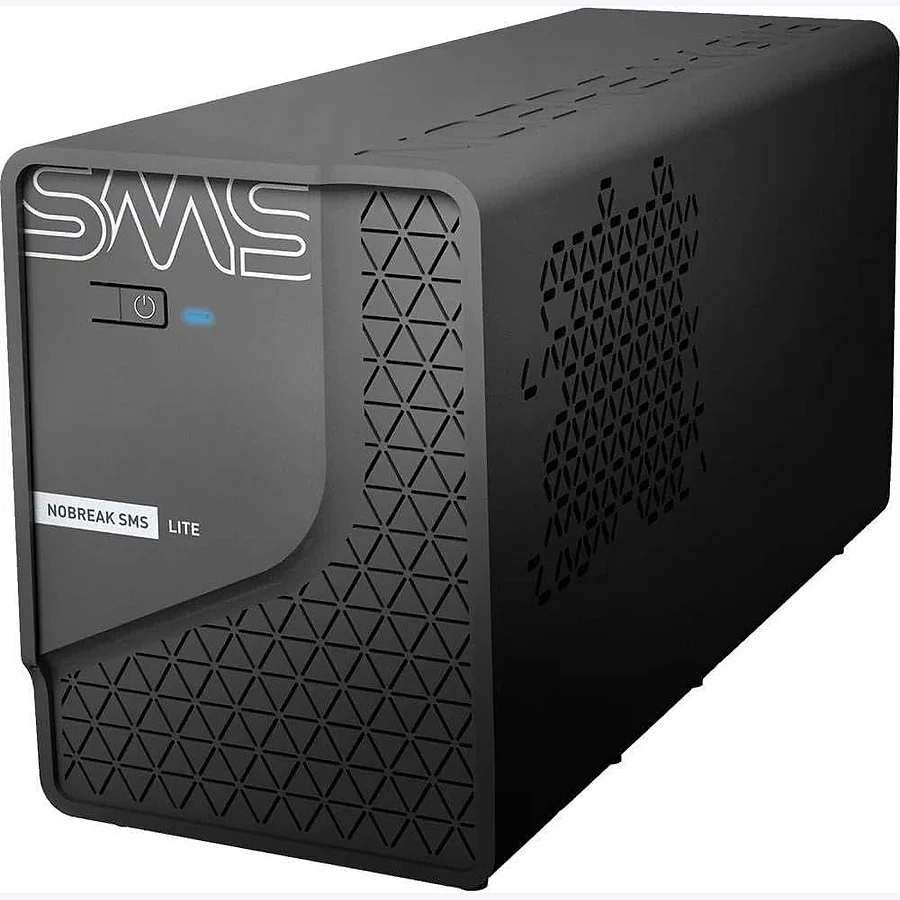

SMS Lite 600VA — onda aproximada para equipamentos simples

O SMS Lite 600VA é um nobreak de entrada com onda aproximada na bateria. Para equipamentos que não têm PFC ativo — roteador, switch de rede, monitor sem fontes complexas, console com fonte linear — ele cumpre a função de manter o dispositivo ligado durante uma queda curta.

Com 600VA e 300W de potência real, o SMS Lite é dimensionado para cargas leves. Um roteador e um switch consomem menos de 50W — a autonomia pode passar de 30 minutos com essa carga. Para console ou TV, o tempo varia, mas também é confortável para cenas de salvamento.

O ponto de atenção é claro: não use este nobreak com fonte gamer de PFC ativo. A onda aproximada pode causar instabilidade ou desligamento imediato quando a bateria assume. Para PC gamer, a escolha certa é o senoidal — o SNB 1000VA da Intelbras ou outro modelo senoidal do nosso guia de melhor nobreak senoidal pura.

Prós

• Preço acessível — boa relação custo-benefício para cargas simples
• Tamanho compacto — fácil de posicionar embaixo da mesa ou rack
• Proteção contra surtos integrada — útil para roteador e periféricos de rede
• Bom para console, TV, roteador e equipamentos sem PFC ativo

Contras

• Onda aproximada na bateria — incompatível com fontes gamer de PFC ativo
• Sem regulador de tensão AVR — não corrige variações da rede
• 300W de potência real — insuficiente para PC gamer completo
• Não recomendado para setup principal de games em PC

Qual escolher: senoidal ou onda aproximada?

PC com fonte 80 Plus (Bronze, Silver, Gold ou superior): a resposta é senoidal puro, sem exceção. A onda aproximada coloca em risco a fonte e pode desligar o PC exatamente quando o nobreak deveria estar salvando o equipamento.

O Intelbras SNB 1000VA e os outros senoidais do nosso guia de melhor nobreak senoidal pura são o caminho certo para quem não quer correr esse risco.

Para equipamentos sem PFC ativo — console, TV, roteador, câmera de segurança, HD externo — o nobreak de onda aproximada como o SMS Lite 600VA resolve bem e custa menos. Não há razão para pagar a mais pelo senoidal se a carga não exige.

O ponto central desta decisão é simples: identifique o equipamento mais crítico e mais caro que você vai conectar. Se for um PC gamer, vá direto para o senoidal puro. Se for equipamentos simples de rede e entretenimento, o aproximado cumpre a função com economia.

• PC gamer com fonte 80 Plus (PFC ativo) → senoidal puro obrigatório
• Console, roteador, TV, câmera de segurança → onda aproximada é suficiente
• Servidor ou equipamento médico → Dupla Conversão On-Line para zero risco
• Quer corrigir variações de tensão sem gastar bateria → nobreak com AVR integrado
• Já tem estabilizador e quer adicionar bateria → nobreak senoidal para não criar conflito com PFC

Conclusão

Nobreak senoidal ou onda aproximada não é só uma questão de qualidade — é uma questão de compatibilidade com o equipamento que você vai proteger. Comprar o modelo errado pode resultar no PC desligando durante a queda de energia que o nobreak deveria evitar.

A regra prática: PC gamer com fonte moderna exige senoidal puro. Equipamentos simples sem PFC ativo funcionam bem com aproximada. Não existe resposta única — a decisão depende do que está plugado.

Para ajudar na escolha do modelo certo, confira o guia de melhor nobreak senoidal pura com os modelos mais indicados por faixa de VA, e o guia de melhor nobreak para PC gamer com o comparativo completo por perfil de uso.
