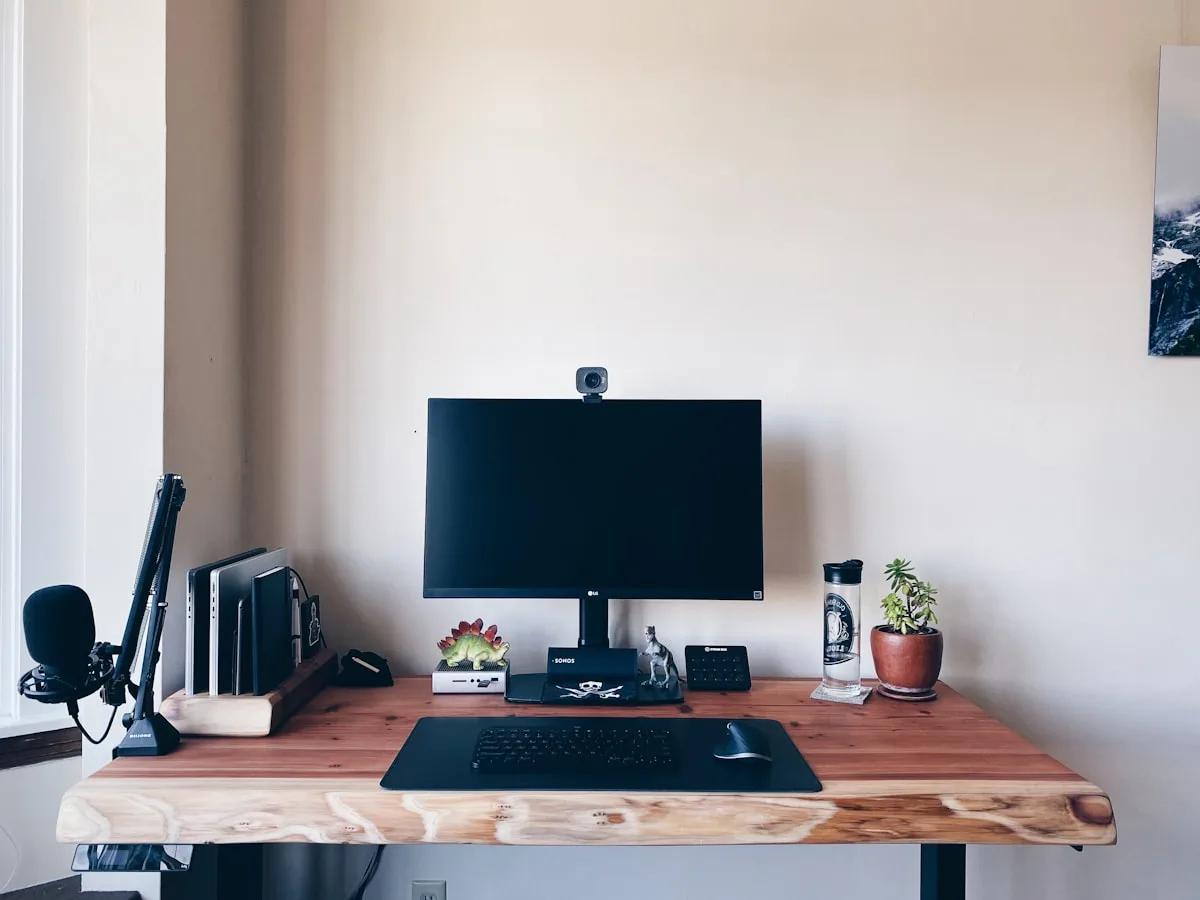

Como instalar suporte de monitor articulado: passo a passo

Como instalar suporte de monitor articulado: ferramentas e materiais necessários

A maioria dos suportes articulados vem com o kit de instalação completo na caixa: parafusos, chave Allen, placa VESA e, dependendo do modelo, os dois sistemas de fixação — morsa e furo — juntos na mesma embalagem.

As ferramentas que costumam faltar no kit são uma chave Phillips pequena, uma trena pra medir a mesa e o monitor antes de começar, e uma furadeira — só necessária se você optar pela fixação por furo passante em vez da morsa.

Este guia cobre o suporte avulso, comprado separado da mesa. Se a sua mesa gamer já vem com suporte de monitor integrado de fábrica, a base já está fixa e o procedimento muda: nesse caso só resta encaixar a placa VESA, sem escolher fixação.

• Chave Allen (geralmente já vem no kit do suporte)
• Chave Phillips pequena
• Trena ou régua
• Furadeira — só para fixação por furo passante
• Parafusos, arruelas e espaçadores da embalagem original

Antes de furar a mesa: padrão VESA, peso do monitor e espessura do tampo

Vire o monitor de cabeça pra baixo e meça a distância entre os quatro furos de rosca na parte de trás. Os dois padrões mais comuns em monitores de 17" a 34" são VESA 75x75 mm e 100x100 mm — a placa do suporte precisa bater exatamente com um dos dois.

Confira também o peso do monitor na ficha técnica. Suporte articulado com pistão a gás sustenta de 2 kg a 9 kg na maioria dos modelos — monitor curvo ou ultrawide costuma pesar mais que um plano do mesmo tamanho, então vale 1 a 2 kg de folga.

Pra fixação por morsa, meça a espessura da borda da mesa: o grampo fecha em bordas de 2 a 6 cm, então mesa muito grossa ou muito fina pode não encaixar. Mesa de vidro aceita morsa desde que a espessura mínima informada pelo fabricante seja respeitada.

• Meça o VESA: 75x75 mm ou 100x100 mm
• Confira o peso do monitor na ficha técnica
• Meça a espessura da borda da mesa antes de escolher morsa ou furo

Fixação por morsa ou por parafuso: qual método escolher

A morsa, ou grampo de mesa, aperta a borda entre duas placas de metal sem furar nada — é reversível, leva minutos pra instalar e é a opção certa pra mesa alugada, emprestada ou de vidro fino.

A fixação por furo passa um parafuso central por um buraco de 1 a 1,5 cm no tampo e segura mais firme monitor grande, pesado ou setup com dois monitores — mas exige furar a mesa e não dá pra desfazer sem deixar marca.

O mesmo grampo de mesa aparece em outro produto, o braço de microfone. A diferença está na ponta: no suporte de monitor ela termina numa placa VESA, no braço de microfone termina numa rosca de 5/8" ou 3/8" pra encaixar o áudio.

Passo a passo: como prender a base do suporte na mesa

As instruções abaixo valem pra qualquer suporte articulado com pistão a gás — a diferença entre marcas costuma estar só no desenho da alavanca de trava, a ordem das etapas é a mesma.

Desligue o monitor e afaste os cabos da área de trabalho antes de começar. Trabalhar com a mesa limpa evita que um parafuso pequeno caia atrás de um móvel no meio da instalação.

Vale ler o manual do fabricante uma vez antes de montar — o torque recomendado pro parafuso da morsa costuma vir impresso ali, e esse número varia um pouco entre marcas.

Instalando com morsa (grampo)

O grampo tem duas partes — a base que fica sobre a mesa e a placa que fica embaixo — unidas por um parafuso de rosca longa que aperta as duas contra o tampo.

• Abra o grampo girando o parafuso até caber a espessura da mesa
• Posicione a base sobre o tampo e a placa por baixo, alinhando os furos
• Aperte o parafuso até fixar, sem forçar além do necessário
• Encaixe a haste vertical do suporte na base já fixada
• Puxe e empurre o braço pra testar se a base não desliza antes de continuar

Instalando com furação (parafuso passante)

A furação usa um parafuso longo que atravessa o tampo e é preso por baixo com uma porca ou arruela de pressão que acompanha o kit.

• Marque o ponto do furo na mesa usando a base do suporte como gabarito
• Fure com broca do diâmetro indicado no manual — geralmente 1 a 1,5 cm
• Passe o parafuso central pelo furo de cima pra baixo
• Prenda por baixo com a porca e a arruela que acompanham o kit
• Encaixe a haste vertical do suporte na base já fixada

Como montar a placa VESA e encaixar o monitor no braço

Remova o pé original do monitor, se ele tiver algum, e localize os quatro furos de rosca na parte de trás — é ali que a placa VESA do suporte vai entrar.

Encaixe a placa usando os parafusos M4 que acompanham o suporte, apertando em cruz — um de cada lado, não todos do mesmo lado seguidos — pra distribuir a pressão igual nos quatro pontos.

Se os furos do monitor tiverem um rebaixo mais fundo que o parafuso alcança, use os espaçadores plásticos ou faça uma pilha de arruelas que acompanham alguns kits. Sem isso a placa fica torta e o monitor não senta reto no braço.

• Remova o pé original do monitor (chave Phillips, geralmente)
• Alinhe a placa VESA nos quatro furos de rosca
• Aperte os parafusos M4 em cruz, sem forçar o rebaixo
• Use espaçadores plásticos se o monitor tiver rebaixo VESA fundo
• Encaixe a placa já presa ao monitor na garra do braço articulado

Como regular a tensão do pistão a gás

O parafuso de tensão fica escondido embaixo de uma tampa plástica na dobradiça do braço, perto do pistão — geralmente uma chave Allen sextavada de 3 ou 4 mm gira esse ajuste.

Gire no sentido horário pra aumentar a tensão, se o monitor está descendo sozinho pelo peso; gire no sentido anti-horário pra reduzir, se o braço está duro demais pra mover com um dedo só.

Suporte sem pistão a gás, com articulação simples por fricção, não tem esse parafuso de ajuste fino — a tensão vem só de um parafuso central mais apertado, que exige mais força pra mover o braço e não trava tão suave quanto o pistão.

• Localize o parafuso de tensão na dobradiça perto do pistão
• Solte o monitor com cuidado, segurando com uma mão
• Gire em pequenos incrementos de um quarto de volta por vez
• Teste subir e descer o braço após cada ajuste
• Repita até o braço segurar a posição sozinho, sem cair nem travar duro

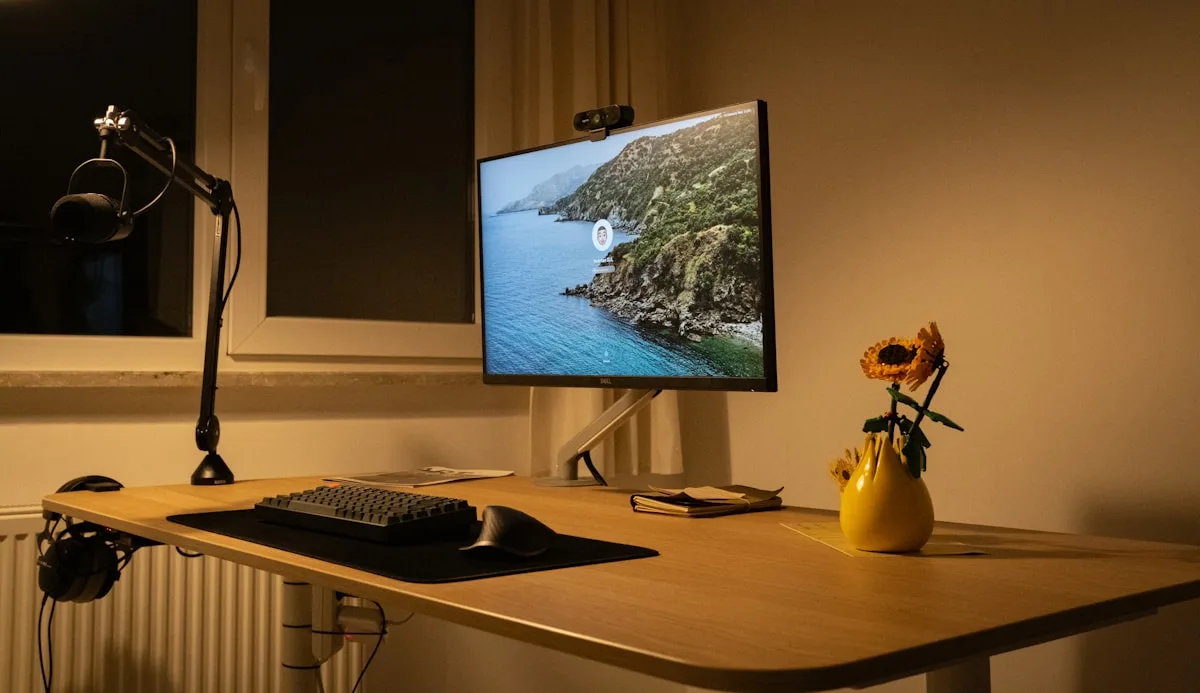

Ajuste de altura, inclinação e rotação: a posição ergonômica ideal

A referência da NR17 pra postura é a borda superior do monitor na altura dos olhos, com leve inclinação pra baixo — o braço articulado alcança esse ponto girando e deslizando a haste vertical, sem precisar de ferramenta.

A distância ideal entre o rosto e a tela fica entre 50 cm e 70 cm pra monitores de 24" a 27" — puxe ou empurre o braço até chegar nesse intervalo, testando por alguns minutos antes de travar de vez.

Gire o monitor levemente pra checar se não há reflexo de janela ou luminária na tela. O braço articulado permite girar até 360° na maioria dos modelos, então vale testar mais de um ângulo antes de decidir a posição final.

Como organizar os cabos no braço articulado

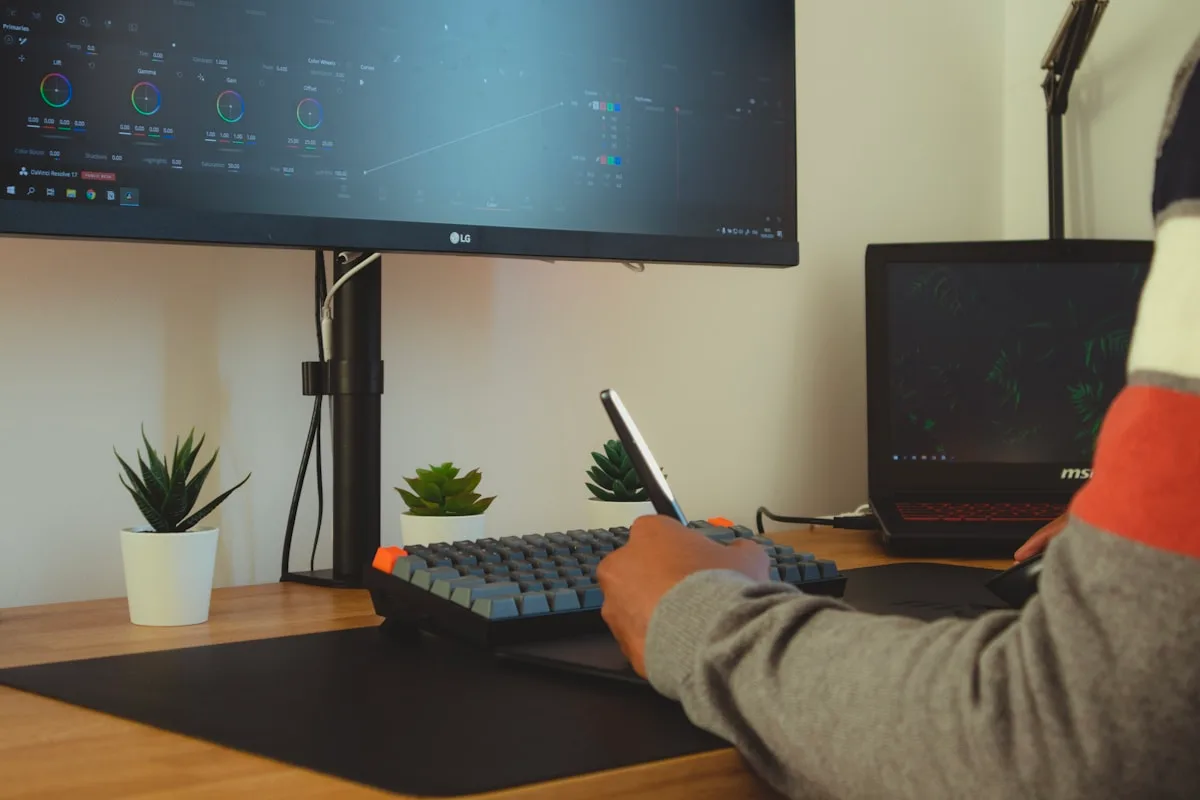

A maioria dos suportes articulados tem clipes ou canaletas plásticas ao longo da haste — passe o cabo de vídeo e o de força por dentro deles antes de plugar no monitor, senão fica difícil depois com a placa VESA já presa.

Deixe uma folga generosa no cabo perto da dobradiça do braço: essa é a parte que mais se move quando você ajusta altura e ângulo, e um cabo esticado demais tende a puxar o conector com o tempo.

Cabo grosso demais pra passar pela canaleta engessa o movimento do pistão a gás, tirando um pouco da suavidade dele. Nesse caso, um cabo mais fino ou uma braçadeira de velcro solta resolve melhor do que forçar dentro do canal.

• Passe os cabos pelas canaletas antes de prender o monitor
• Deixe folga extra perto da dobradiça do braço
• Prenda o excesso de cabo com velcro, sem apertar demais

5 erros que fazem o monitor cair ou o suporte soltar

A maioria dos acidentes com suporte articulado vem de um desses cinco erros na instalação — todos evitáveis conferindo cada etapa antes de soltar o monitor sozinho no braço.

Voltar e revisar essas cinco etapas leva menos de cinco minutos e evita o susto de ver o monitor pendendo torto ou caindo com o peso todo na tela.

Se depois de seguir o passo a passo o braço ainda balança ou desce sozinho, o problema quase sempre está na tensão do pistão mal regulada ou num parafuso da morsa que precisa de mais um quarto de volta.

• Apertar o parafuso da morsa sem puxar e empurrar a base pra confirmar que ela ficou firme antes de continuar
• Instalar em mesa com espessura fora da faixa que o grampo aceita, deixando o aperto frouxo
• Pular o teste de tensão do pistão antes de soltar o monitor de vez no braço
• Usar menos parafusos M4 do que os quatro pontos da placa VESA pedem
• Ignorar o limite de peso do suporte, instalando um monitor curvo ou ultrawide mais pesado que o especificado

Depois de instalar: o que conferir antes de organizar o resto da mesa

Com o suporte fixo, a placa VESA presa no monitor e o pistão regulado, teste o movimento completo: suba, desça, gire e incline o braço em toda a amplitude antes de organizar o resto da mesa em volta dele.

Revise o aperto de todos os parafusos depois de uma semana de uso — é normal um leve reajuste nos primeiros dias, principalmente no parafuso da morsa e no da placa VESA.

Pra decidir entre pistão a gás e outras tecnologias de articulação, ou pra saber quanto peso o seu suporte aguenta de verdade antes de trocar de monitor, os guias complementares do Pandalargo aprofundam cada um desses pontos.
